| 2013年8月1日 |
独自の高減衰ゴムを採用した既存木造住宅用制震ダンパー
「MIRAIE・リフォーム」を開発
|
|
| 住友ゴム工業(株)は独自の高減衰ゴムの採用により、地震の揺れを吸収し、家の損傷を軽減することで、住む人の安全と大切な住まいを守る木造住宅用制震ダンパーMIRAIE[ミライエ]のリフォーム対応品「MIRAIE・リフォーム」を開発しました。既に発売している新築住宅の在来軸組工法を対象としたMIRAIE[ミライエ]、2×4工法を対象としたMIRAIE・2×4[ミライエ・ツーバイフォー]でお取引実績のあるハウスビルダー様を中心に順次お問い合わせを受け付けます。また、一般財団法人 日本建築防災協会の技術評価取得に向けて申請手続きも進めていく予定です。 |
|
![ロゴ：守りたい、人、家、未来。MIRAIE 住友ゴムの住宅用制振ダンパー[ミライエ]](/data/jp/2013/jp_2013_2013_085_01.jpg) |  |  |
| |

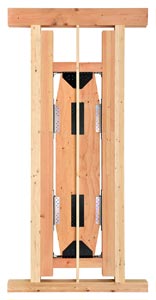

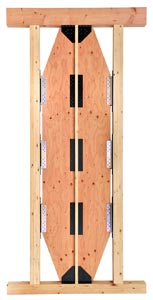

| 小規模リフォーム用 | 中規模リフォーム用 |
| |
| * | 合板、ゴムダンパー(銀色)、接合金物(黒色)が製品です。
実際の商品は建物や施工条件により写真と異なる場合があります。 |
|
|
|
|

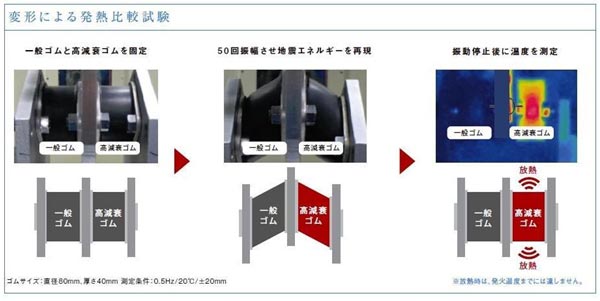

| 「MIRAIE・リフォーム」は構造用合板を使用したパネルタイプの制震システムです。当社独自で開発した特殊な高減衰ゴムを左右に設置し、地震発生時に起こる振動を熱エネルギーに変換することで、地震の揺れを吸収します。また、その後も繰り返し発生する余震の揺れも軽減することで、家の損傷を抑えることができます。 |
|
| ■商品名 | ： | MIRAIE・リフォーム |
| ■適用範囲 | ： | 在来軸組工法用平屋建て、2階建て、3階建て |
| ■サイズ | ： | 中規模リフォーム用 高さ 2820mm 幅 895mm
小規模リフォーム用 高さ 2640mm 幅 805mm
(取付け状況に応じて合板のサイズ調整が可能です) |

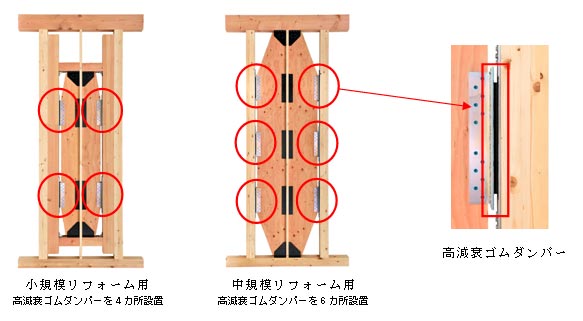

| ■構造 | ： | 特殊な高減衰ゴムダンパーをパネルの左右に設置しています。建物1階部分のXY方向(建物を上から見て直交する2方向)の壁部分に2枚ずつ、計4枚※1取り付けることで、高減衰ゴムダンパーが地震の揺れを瞬時に熱エネルギーに変換・吸収し、大切な住まいを守ります。 |
| ■特長 | ： | ・既存の耐震補強に加えて設置することで地震の揺れを吸収します。
・ダンパー部分は特殊な構造と接着方法により90年※2の耐久性を有します。
・本震だけでなく繰り返し発生する余震にも効果を発揮※3します。 |
| ■実大振動台実験での効果検証 ： |
| | ・2013年6月に実大住宅を用いた振動台実験で性能評価を実施 |
|
|
 |  |
| |

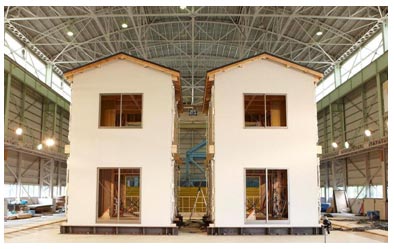

| 耐震基準に満たない試験住宅(左)と「MIRAIE・リフォーム」設置の試験住宅(右) | MIRAIE・リフォーム設置状態 |
|
|
 |
|
 |
|
| ※1 | ： | 総延床面積140 以下の住宅(多雪地域は除く)。建物の状態により設置数量は変わる場合があります。 |
| ※2 | ： | 促進劣化試験の結果による。 |
| ※3 | ： | 震度6強以上の地震が起こり、MIRAIE設置の壁の表面に損傷が見られた場合は点検が必要。 |
|
|
